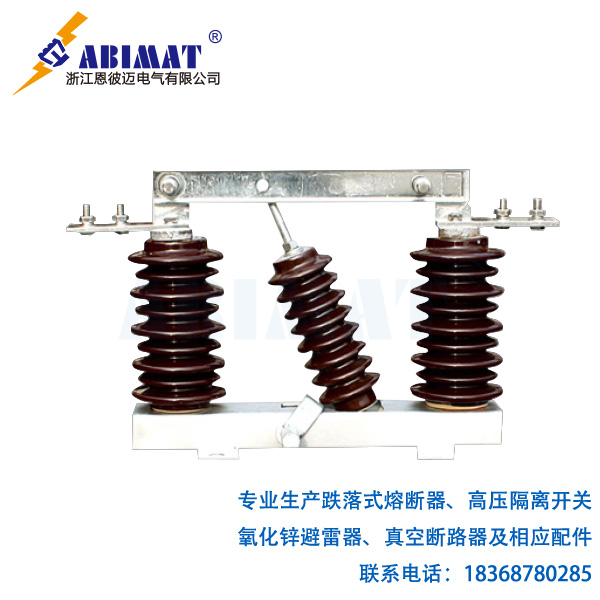

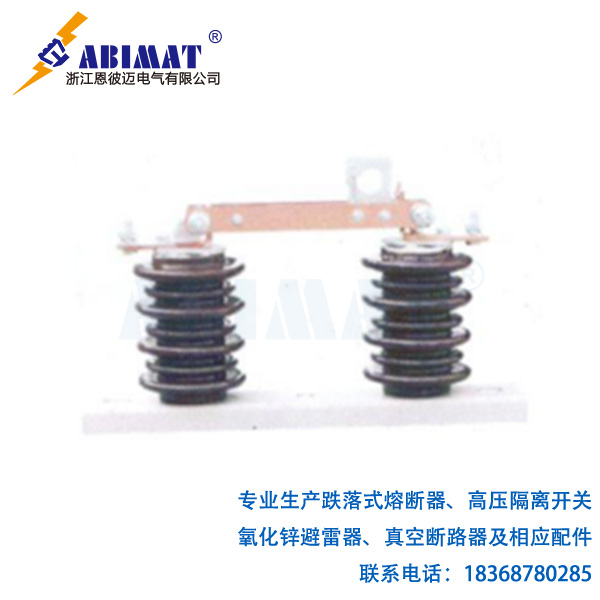

在電力系統里，隔離開關是必不可少的基礎元件。它的主要功能是在電路里建一個清晰可見的斷開點，這樣設備檢修或者停運時，就能和帶電部分可靠隔離開，進而保障人身與設備安全。它的內部結構設計，直接決定了絕緣性能、通流能力以及機械可靠性。接下來，我們就以水平旋轉式高壓隔離開關為例，深入剖析它的內部核心結構。?
隔離開關的內部結構，主要由四個核心部分組成：
一、導電回路系統?
這部分是承擔正常工作電流的核心，我們對它的要求很明確：電阻小、通流能力強、熱穩定性好。?
主導電桿（也叫觸頭臂）是電流的主通道，我們通常用高導電率的銅或者鋁合金管來做它。這種管狀結構有兩個好處，既能保證足夠的機械強度，又能減輕重量，還能增大散熱面積。?
觸頭系統是導電回路里最關鍵、技術最集中的部分，它通常由主動觸頭與靜觸頭組成。靜觸頭（也就是咱們常說的閘口）大多設計成雙接觸指結構，由多片平行的彈性銅合金片（也叫觸指）構成。這種設計能確保它和動觸頭有足夠大的接觸面積，并且靠彈性壓力實現穩定、低電阻的接觸。觸指末端通常會鍍銀，目的是降低接觸電阻，還能防止氧化。動觸頭裝在主導電桿的末端，使用時會插入靜觸頭里，它的接觸表面也經過精密加工與鍍銀處理，就是為了和靜觸指能良好貼合。
二、絕緣系統?
絕緣系統是設備安全運行的基石，能防止出現對地短路以及相間短路的情況。?
支柱絕緣子是核心部件，它要同時干兩件事：一是支撐整個導電回路，二是實現對地絕緣。我們通常用高強度電瓷或復合硅橡膠材料來做它。就電瓷絕緣子來講，它的機械強度極高，耐電弧、耐候性能也很好，不過質地比較脆。復合絕緣子就不一樣了，它重量輕、憎水性強、抗沖擊性能好，現在已經成了發展趨勢。它內部有玻璃鋼芯棒，專門用來承受機械負荷；外部的硅橡膠傘裙能提供爬電距離，還能增強耐污閃能力。?
操作絕緣子（也叫旋轉絕緣子）的作用比較特殊，它能把操作機構的驅動力通過內部連桿（或扭力桿）傳遞到導電桿上，同時還能實現動力的電氣隔離。它的制作材料和支柱絕緣子類似，但內部多了一套精密的扭矩傳遞機構。
三、操作與傳動機構?
這個系統專門負責隔離開關的分、合閘動作，我們對它的要求是：動作平穩、位置準確，還要有足夠的機械強度與閉鎖功能。?
操作機構箱里面有蝸輪蝸桿、連桿、限位裝置以及輔助接點這些部件。手動機構靠搖動手柄來驅動，電動機構則用電機驅動。它的核心作用是保證輸出準確的旋轉角度，只有這樣，導電桿才能精確分合。?
傳動連桿的安裝位置有兩種，要么在絕緣子內部，要么在底座之間。它能把操作機構的輸出力矩傳遞給各相導電桿，確保三相聯動同步。?
接地開關聯動機構也很重要，需要的時候，主刀閘與接地開關之間會通過機械聯鎖裝置實現 “五防” 功能。具體來說，就是防止帶負荷分合隔離開關、防止誤分誤合斷路器、防止帶電掛接地線等。它能嚴格控制操作順序：主分閘后，接地開關才能合閘；反過來，接地開關分閘后，主刀閘才能合閘。
四、底座與框架?
底座與框架是用高強度鋼或者鋁合金做的結構件，它有兩個關鍵作用：一是把所有支柱絕緣子、操作機構這些部件牢固連在一起，形成一個整體；二是給整個開關提供穩定的安裝基礎。
結構設計要點總結?
隔離開關的內部結構設計，一直圍繞三個核心目標來做：
第一個要保證的是絕緣可靠性，我們得通過合理的絕緣配合、足夠的空氣間隙以及爬電距離來實現這一點。
第二個是導電可靠性，這需要靠優質的導電材料、科學的觸頭設計以及足夠的接觸壓力來達成，最終要實現低電阻、低發熱的效果。
第三個是機械可靠性，我們可以通過堅固的結構、精密的傳動以及聯鎖設計，確保它在數以千計的操作周期里，動作依然準確可靠。
總的來說，恩彼邁隔離開關的內部結構是個精密系統，它融合了電氣、機械以及材料科學等多方面技術。它的分合動作看起來簡單，可背后是每個部件的嚴謹設計與制造，這些部件一起構筑了電力系統安全操作的第一道物理防線。我們在選擇并運維隔離開關時，必須深刻理解它的內部結構以及關鍵部件的性能。
