高壓隔離開關煩的核心功能：在無載條件下建立可見斷口，提供電氣隔離安全保障（不可分?jǐn)嘭?fù)荷電流）。
一、核心結構設計
1.導電系統
觸頭組件：
靜觸頭：T2紫銅鍛造，表面鍍銀（厚度≥8μm，GB/T5585）
動觸頭：雙觸指+恒壓彈簧結構（彈簧材料：304不銹鋼，壓力范圍：150±10N）
磁鎖裝置：觸頭兩側設置導磁鋼片（短路耐受時磁吸力提升接觸壓力≥30%，通過40kA/3s動穩定試驗）
?
2.絕緣系統
支柱絕緣子：瓷質（Al?O?含量≥95%，爬電比距≥25mm/kV，GB/T8287）或復合硅橡膠（憎水性HC1級）
傳動絕緣拉桿：環氧玻璃纖維（濕態耐受電壓≥42kV，IEC60168）
?
3.機械結構
底座：熱鍍鋅鋼板（鍍層≥85μm，GB/T13912）
傳動機構：自潤滑軸承+不銹鋼主軸（旋轉扭矩≤150N·m，DL/T486）
二、典型結構類型與技術參數
| 類型 | 代表型號 | 斷口形式 | 適用電壓 | 關鍵技術 |
|---|---|---|---|---|

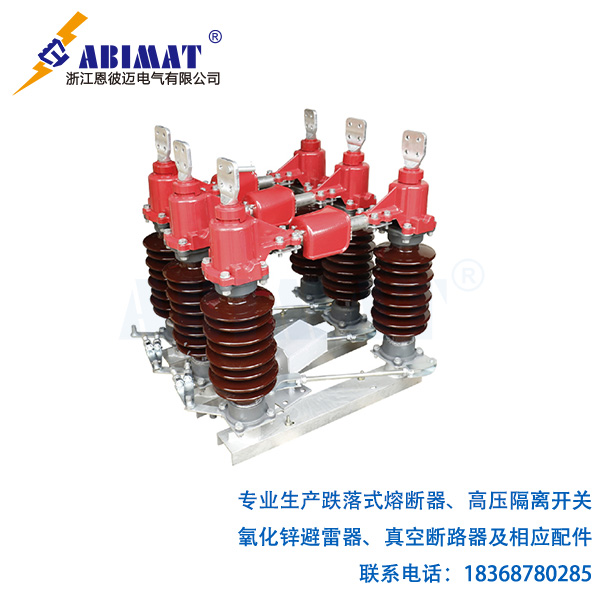

| 雙柱水平旋轉式 | GW4-126 | 單斷口 | 72.5~126kV | 觸頭自清潔設計（開合角度90°） |
| 雙柱V型 | GW5-72.5 | 單斷口 | 40.5~72.5kV | 防冰閃傘裙（傘傾角45°） |
| 三柱中開式 | GW7-252 | 雙斷口串聯 | 126~252kV | 均壓環配置（場強≤2.5kV/cm） |
三、材料與工藝驗證
1.導電回路優化
導電桿：6063T5鋁合金（導電率≥55%IACS）+散熱鰭片設計（溫升≤65K，GB/T11022）
軟連接：0.1mm紫銅箔疊壓（通流密度≥1.2A/mm2）
?
2.環境適應性
防腐蝕：傳動部件達克羅處理（耐鹽霧≥1000h，ISO9227）
密封：軸承腔雙道密封圈（氟橡膠，IP4X防護）
?
3.工藝控制
觸頭鍍銀：氰化物電鍍（孔隙率≤0.8個/cm2，SJ/T11110）
焊接：真空釬焊（氣孔率≤0.2%，ISO5817）
四、安全與操作規范
1.操作機構
手動機構：蝸輪蝸桿減速（操作力≤250N）
電動機構：電機功率≤600W（分合閘時間：5~8s）
?
2.安全聯鎖
機械閉鎖：與斷路器聯鎖（行程偏差≤1.5°）
電氣閉鎖：電磁鎖（AC/DC220V，防護等級IP54）
?
3.極端工況驗證
低溫操作：40℃（潤滑脂：MobilithSHC100）
抗震性能：通過0.3g正弦掃頻試驗（GB50260）
五、結論
恩彼邁高壓隔離開關通過雙斷口絕緣設計、磁鎖增強接觸、全工況密封技術實現高可靠性。當前技術發展方向?yàn)椋?/p>
1.智能化：集成位移傳感器（精度±0.1°）與溫升監測（光纖測溫）
2.輕量化：鋁銅復合導電件（減重30%）
3.高電壓應用：800kVGIS用隔離開關（開合容性電流≤2A）
